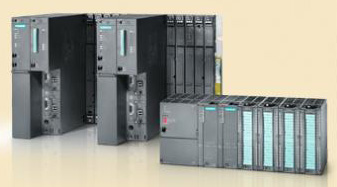

Микроконтроллеры Simatic серии S7-400

Микроконтроллеры Simatic серии S7-400

Микроконтроллеры Simatic серии S7-400 имеют следующие преимущества:

  • Удобная в монтаже и надежная при использовании модульная конструкция
  • Оперативность разработки и создания распределенных систем управляющего типа
  • Всесторонние опции коммуникации/расширения
  • Устройство функционирует в условиях естественного охлаждения
  • При необходимости пользователь имеет возможность использовать ресурсы нескольких видов ЦП
  • Широкая гамма модулей ввода/вывода дискретных/аналоговых сигналов
  • Соответствие нормам и требованиям стандартов промышленной сферы
  • Стойкость по отношению к существенным ударным нагрузкам и вибрациям
  • Высокая электромагнитная совместимость

Цена: по запросу заказчика

Области применения микроконтроллеров SIMATIC S7-400:

  • Сфера машиностроения и разработок технологических устройств
  • Текстильная промышленность
  • Разработка и выпуск контроллеров
  • Процессы автоматизации оборудования спец. назначения
  • Упаковочные линии, системы складских хозяйств
  • Системы сборов и измерения данных

Общее описание

Состав контроллеров серии SIMATIC S7-400:

  • CPU – устройство модуля ЦП. Исходя из уровня сложности решаемой задачи, ее технического оснащения, программируемый контроллер может содержать > 20 видов ЦП
  • PS – блоки питания самого контроллера (особенности сети: переменный/постоянный ток)
  • SM – модули сигнального типа, используются для ввода/вывода дискретных/аналоговых сигналов, а также модули с вмонтированными Ex-барьерами
  • CP – процессоры коммуникационного характера. Отвечают за выполнение автономной обработки задач в следующих сетях: PROFIBUS, PROFINET, AS-Interface и системах PtP-связи. Используя загружаемые драйвера для CP 341, пользователь имеет возможность значительно расширить коммуникационные опции контроллера за счет таких дополнений, как поддержка обмена информацией в MODBUS RTU и Data Highway. В целях организации модемной связи применяют  модули SINAUT ST7
  • FM – модули, отвечающие за модемную связь. Опции оборудования: встроенный микропроцессор, возможность выполнения задач автоматического регулирования, скоростного счета, взвешивания, управления процессом перемещения, позиционирования и ряд других. В ситуациях, когда происходит остановка центрального процессора, функциональные модули могут продолжать выполнять возложенные на них ранее задачи
  • IM – модули интерфейсного типа, использующиеся для подключения стоек расширения к основному/базовому блоку контроллера.

Технические характеристики SIMATIC S7-400

CPU 412-1

CPU 412-2

CPU 414-2

CPU 414-3

CPU 414-3

CPU

CPU

CPU

CPU

PN/DP

416-2

416-3

416-3 PN/DP

417-4

Рабочая память, RAM:



для выполнения программ

144 КБ

256 КБ

0,5 МБ

0.7 МБ

1.4 МБ

2.8 МБ

5.6 МБ

5.6 МБ

15 МБ

для хранения данных

144 КБ

256 КБ

0,5 МБ

0.7 МБ

1.4 МБ

2.8 МБ

5.6 МБ

5.6 МБ

15 МБ

Загружаемая память:



встроенная, RAM

256 КБ

расширение:



-картаFlash EEPROM

64 МБ

-картаRAM

64 МБ

Время выполнения
операций, мкс:



логических

0.1

0.06

0.045

0.04

0.03

0.03

с фиксированной точкой

0.1

0.06

0.045

0.04

0.03

0.03

с плавающей точкой

0.3

0.18

0.135

0.12

0.09

0.09

Кол-во флагов/таймеров/счетчиков

32 768 / 2 048 / 2 048

65 536 / 2 048 / 2 048

131 072 / 2 048 / 2 048

Количество каналов ввода-вывода дискретных/ аналоговых сигналов

32 768 / 2 048

65 536 / 2 048

131 072 / 8 192

Встроенные интерфейсы

MPI/DP

MPI/DP + DP

MPI/DP + DP

MPI/DP + 2хDP

MPI/DP + PN+1

MPI/DP + DP

MPI/DP + 2хDP

MPI/DP + PN+1

MPI/DP + 3хDP

Количество активных коммуникационных соединений

16

32

64

Габариты, мм

25x290x219

50x290x219

25x290x219

50x290x219

* Цены на данный тип оборудования предоставляются по запросу заказчика
